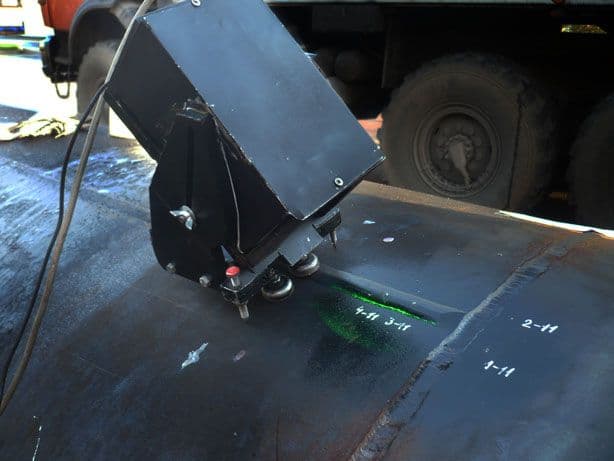

Лазерный интерферометр ДОН-5ЦЗ

Лазерный интерферометр для определения величины, знака и направления главных осей напряжений.

Для регистрации измерения остаточных напряжений путем регистрации полей малых перемещений в исследуемой зоне.

Метод основан на упругой нагрузке, возникающей в локальной области исследуемого изделия, путем засверловки несквозного отверстия малого диаметра и глубины. Точность определения деформации таким методом достигает±130 нм, это деформации, вызываемые невысокими остаточными напряжениями . Метод лазерной интерферометрии позволяет получить точные данные по величине, знаку и направлению главных осей напряжений за 10…15 мин (в отличие от метода трепанации, где срок исчисляется неделями).

Интерферометр состоит из:

• Алюминиевой плиты толщиной 10мм, на которую устанавливаются все оптические элементы;

• Основания с тремя опорами;

• Механизма поворота оптической оси;

• Полупроводникового лазера, излучающего световой поток в зеленой части спектра;

• Устройства, создающего расходящийся световой поток;

• Делительного зеркала;

• Цифровой видеокамеры с объективом;

• Полосового фильтра;

• Внешнего защитного кожуха;

• Трех постоянных магнитов на гибких основаниях.

Интерферометр должен жестко крепиться к исследуемой поверхности. Поэтому его опоры имеют острые твердосплавные окончания, обеспечивающие внедрение в исследуемую поверхность. Внедрение в поверхность опор происходит, в первую очередь, за счет силы притяжения постоянных магнитов, а также за счет массы прибора.

Все оптические элементы – лазер, видеокамера с объективом, делительное зеркало и т.д. располагаются в одной оптической плоскости, на плите, которая может быть зафиксирована под углом 90 или 45 градусов к плоскости исследуемой поверхности.

Полупроводниковый лазер интерферометра может снабжаться отдельным блоком питания от сети 220В или комплектом аккумуляторов 5В.

Цифровая видеокамера снабжена кабелем с разъемом USB для подключения к компьютеру.
